1. CAIB公開情報

　CAIBは6月6日(米国時間)、スペースシャトル左翼前縁部RCCパネル (ディスカバリー号で30回飛行したもの) への断熱材衝突試験結果の速報をプレスリリースにて公開した。

概要

　テキサス州サウスウェスト研究所の大型圧縮ガス銃を用いてオービタ左翼前縁部RCCパネルへの断熱材衝突試験を実施した。

試験条件

• 断熱材の諸元
  　重さ：1.68ポンド(約762グラム)
  　寸法：21 3/8インチ×11 9/16インチ×5 5/8インチ(約53.4cm×約28.9cm×約14.0cm)
  　体積：1390立方インチ(約22リットル)
• 衝突速度：768フィート/秒(約234メートル/秒)
• 衝突入射角：20度

試験結果

　RCCパネル#6と、RCCパネル#6, #7間のTシールに目視で確認できる以下の損傷が発生した。

• RCCパネル#6に外側から翼内部のRCCリブへ延びる長さ3インチ(約7.6cm)の亀裂が生じた。
• RCCパネル#6, #7の間のTシールに同様の亀裂が生じた。
• RCCパネル#6と同パネルに接するTシールの間にずれが生じた。また、翼上側のキャリアパネルの一部に欠けが生じた。

CAIBは最終的な結論には至っておらず、シャトルおよび宇宙飛行士の損失の原因を特定していない。

• ＜CAIB公開情報＞

断熱材衝突結果

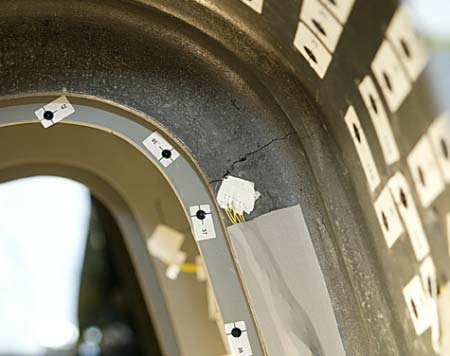

RCCパネルに外側から翼内部のRCCリブへ延びる亀裂の様子

断熱材衝突試験用装置および供試体

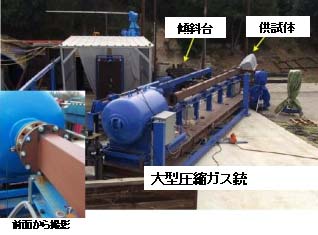

断熱材衝突試験用装置

上：断熱材衝突試験用供試体の組立作業
下：組み立てられた供試体
(上、下とも供試体はファイバーグラス製)

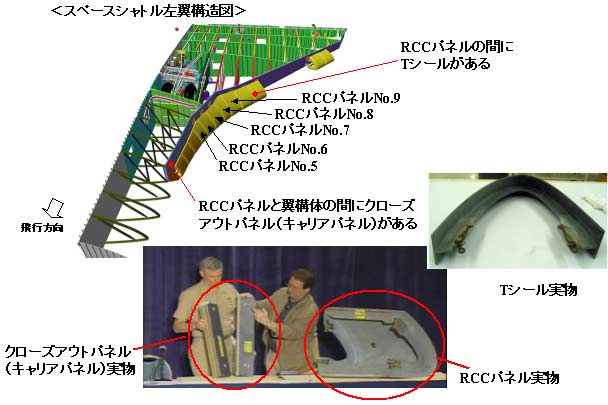

RCCパネルおよびクローズアウトパネルの位置
