人工衛星・探査機による貢献 先進レーダ衛星(ALOS-4)

開発中

先進レーダ衛星(ALOS-4)とは

「だいち2号」を引き継ぎ、さらなる観測性能の向上を目指す

先進レーダ衛星(ALOS-4)は、日本が継続的に開発してきた観測装置であるLバンド合成開口レーダ「PALSAR-3」により、地表を観測する人工衛星です。前号機の「だいち2号」(ALOS-2)の観測性能をさらに向上させ、高分解能と広域観測を両立した世界最高性能のレーダ衛星を目指して、プライムメーカの三菱電機(株)とともに、開発が進められています。
レーダによる観測は、光学センサとは異なり、太陽光を必要としないので、夜間であっても地上を撮像することが可能なうえ、レーダが観測に使う電波は雲を透過するため、天候の影響も受けません。先進レーダ衛星は、これらの長所を活かして、災害状況の把握や、森林観測、海氷監視などを行います。また、インフラ変位モニタリングのような新分野での実用化も目指します。
先進レーダ衛星には「だいち2号」に引き続いて、船舶自動識別装置(AIS)受信機が搭載されており、合成開口レーダと協調観測することで海洋監視に貢献します。高性能型衛星搭載AISである「SPAISE3」は、複数アンテナと地上でのデータ処理による混信域対策が施されており、船舶過密海域における船舶の検出率が「だいち2号」に比べ、向上しています。

先進レーダ衛星(ALOS-4)

地殻・地盤変動の監視

レーダ衛星は、異なる時期に観測した2つのデータの違いを調べることで、火山活動や地震などによって、地殻や地盤がどれだけ動いたかを数cmの精度で測定することができます。例えば、火山を継続観測することにより、地表の変位から地下のマグマだまりの位置や動きを推定できるので火山活動の把握に役立ちます。先進レーダ衛星は、同じ軌道を飛ぶ「だいち2号」が観測したデータと比較して違いを調べることもできます。
「だいち2号」で、日本全土のすべての活火山を観測しようとすると、1火山あたり年4回程度しか観測することができず、より頻繁な観測は火山活動が活発化した後にならざるを得ませんでした。
先進レーダ衛星は、活火山の観測頻度を2週間に1回に向上させることで、防災関係機関が、火山活動、地盤沈下、地すべりなどの異変を、早期に発見して、国民に注意喚起を行えるようにします。

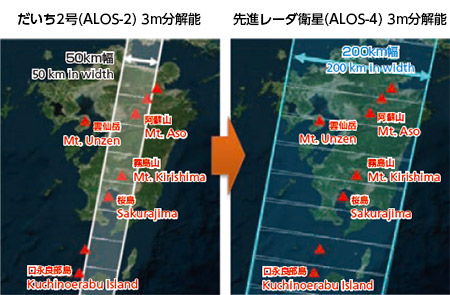

また、図1に示す通り高い分解能を維持しつつ、観測幅が50kmから200kmに飛躍的に拡大するので大規模地震や複数の火山噴火など、被災地が広範囲にわたる場合でも一度に観測できるようになります。

高分解能モードの1回の観測によるカバー範囲

図1 観測幅の比較
観測幅の比較

分解能だいち2号 (ALOS-2)先進レーダ衛星 (ALOS-4)
高分解能モード(分解能3m、6m、10m) 50km, 70km 100km - 200km
広域観測モード(分解能25m) 350km 350km, 490km 700km
スポットライトモード(分解能1m×3m) 25km X 25km 35km X 35km

日本の観測頻度の比較

分解能だいち2号 (ALOS-2)先進レーダ衛星 (ALOS-4)
高分解能モード(分解能3m) 年4回 年20回(2週に1回)

防災以外の利用(例:森林管理)

全陸域面積の3割を占める世界の森林の減少は、温室効果ガスの増加に深く関わるため、森林保全や状況把握が重視されています。国際協力機構(JICA)と共同開発中の熱帯林早期警戒システム(JJ-FAST)は、「だいち2号」観測データを用いて世界約77か国における数ヘクタール以上の熱帯林の伐採地の検出が可能です。しかし、小規模な伐採地も多く、より詳細により頻繁に観測したいとの要望があります。先進レーダ衛星は、「だいち2号」に比べ、5倍の細かさで高頻度に観測するので、これまで監視できなかった小規模伐採地の検出が可能になります。

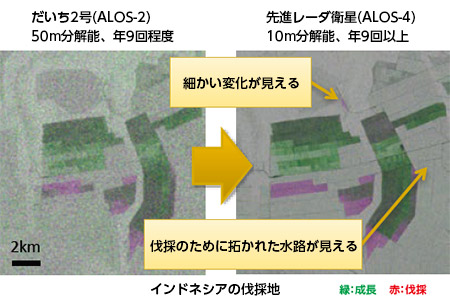

森林監視能力の向上イメージ

インフラ変位モニタリング

「だいち」の観測データを時系列的に解析することで、ダム、河川堤防、港湾施設などの老朽化に起因する構造の年間変位量を捉える研究を行っています。先進レーダ衛星では、さらに高頻度に観測データを取得できるので、構造物の歪みや地盤沈下のような徐々に進行する1年あたりの変位量を数mmの精度で捉えることができます。これにより、インフラ維持管理の効率化への活用が期待されています。

主要諸元

センサシステム Lバンド合成開口レーダ(PALSAR-3)
船舶自動識別信号受信機(SPAISE3)
サイズ 10.0m×20.0m×6.4m(D×W×H)
質量 約 3t
設計寿命 7年
運用軌道 太陽同期準回帰軌道(「だいち2号」と同高度)
打ち上げロケット H-IIAロケット
プライムメーカー 三菱電機株式会社
